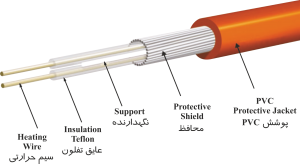

ساختار کابل حرارتی
مقاومت در برابر خوردگی و نور خورشید ،انعطاف پذیری در اجرا ضمن داشتن استحکام، قیمت مناسب، داشتن استانداردهای معتبر،نصب سریع،کاهش هزینههای انرژی تنها بخشی از مزایای سیستم حرارتی الکتریکی است که باعث گردیده جایگاه این تکنولوژی و استفاده از آن در مصارف و کاربرد های خانگی و صنعتی دنیای امروز با رشد فزاینده و چشمگیری روبرو شود.

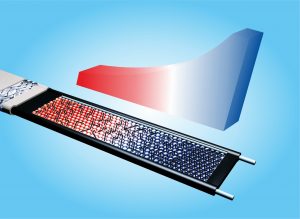

کابل های حرارتی خود کنترل
کابل های حرارتی خود کنترل دارای دو مدار الکتریکی موازی بوده که بین این دو مدار ، ترکیبی از مولکول های کربن و پلیمر وجود دارد که توسط آن ایجاد حرارت می نماید.
این ساختار قادر است در طول های متناسب با توان کابل ، بدون ترموستات کار کند.
ساختار سیستم حرارتی هوشمند کف
با تجهیز و نصب سیستم حرارتی هوشمند زیر سطح زمین در محیط های داخلی از گرمایی مطبوع و نامریی متناسب با وضعیت فیزیولوژیک بدن و در محوطه های غیر سرپوشیده ضمن جلوگیری از یخ زدگی سطوح و معابر و بروز صدمات جانی و مالی باعث سهولت و آسایش در تردد عابرین و خودروها خواهد شد.
ساختار سیستم حرارتی هوشمند بام
با تجهیز و نصب سیستم حرارتی هوشمند بر روی بام و کانال های انتقال آب از یخ زدگی و صدمات ناشی از سقوط قندیل یخی و آسیبدیدگی به بنا جلوگیری می کند.

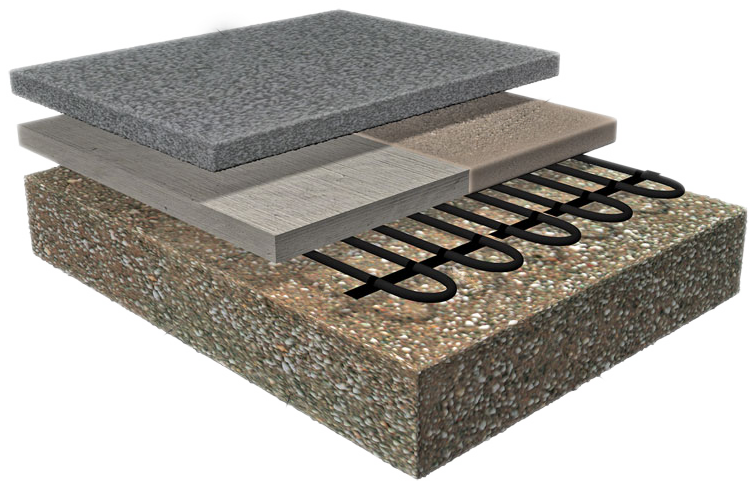

نصب زیر آسفالت
برای نصب کابل های حرارتی زیر آسفالت، دو روش وجود دارد:
۱- محافظت کابل های حرارتی توسط بتن یا شن، پیش از ریختن آسفالت
۲- ریختن مستقیم آسفالت بر روی کابل های حرارتی که در روش اول به منظور محافظت از کابل ها در برابر حرارت، پیش از ریختن آسفالت می بایست از لایه ای نازک (حداقل ۲ سانتی متر) از بتن یا شن استفاده کرد.
برای آسیب نرسیدن به کابل های حرارتی، دمای آسفالت باید به ۱۳۰ تا ۱۴۰ درجه سانتیگراد کاهش یابد؛ همچنین مقاومت کابل ها در برابر حرارت و فشار ماشین های سنگین مانند ماشین های غلطک و نحوه نصب آن در زیر آسفالت، باید قبل از انجام کار محاسبه و اندازه گیری شود.
نکته: حداقل ضخامت آسفالت بر روی کابل های حرارتی می بایست ۵ سانتی متر باشد و همچنین می توان برای آسفالت نرم از لایه شنی یا بتنی استفاده نکرد.

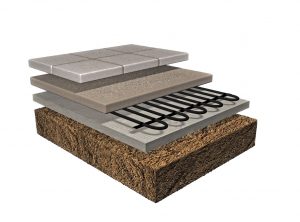

نصب زیر کاشی، سرامیک و سنگ
سطح مورد نظر برای کارگذاری کابل های حرارتی جهت آسیب ندیدن آنها باید عاری از هرگونه سنگ و اشیاء تیز باشد، همچنین می بایست کابل های حرارتی نزدیک به کاشی، در لایه ۲ تا ۳ سانتی متری نصب شود.

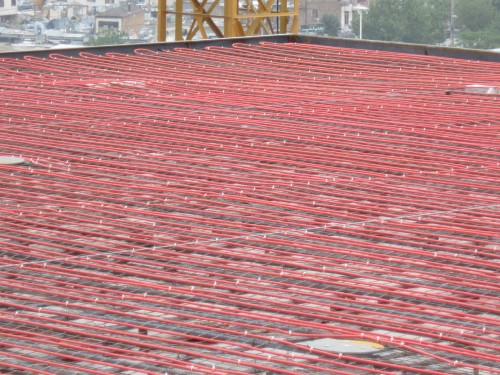

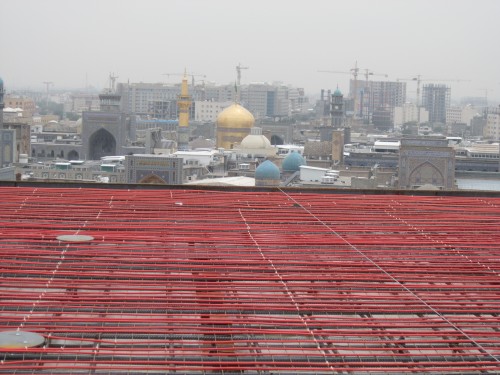

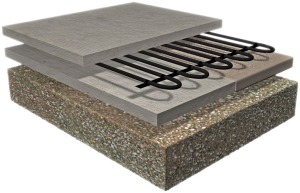

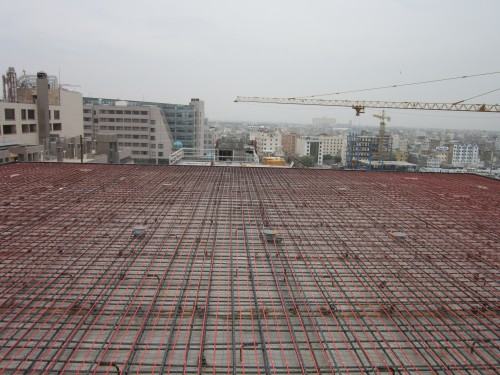

نصب زیر بتن
انتخاب کابل حرارتی برای نصب زیر بتن و محاسبه مقاومت آنها قبل از نصب همانند نصب زیر آسفالت و کاشی است که باید توسط اتصالات ایمن بسته شود تا مانع جدا شدن کابل های حرارتی از سطح مورد نظر، در هنگام ریختن بتن شود؛ همچنین بتن باید طوری ریخته شود تا هیچ حفره هوایی ایجاد نشود.
برای نصب کابل حرارتی زیر بتن نیز، سطح مورد نظر باید عاری از هرگونه سنگ و اشیاء برنده باشد.
برای خشک شدن بتن، سیستم گرمایشی کابل های حرارتی نباید تا ۳۰ روز پس از نصب روشن شود.
تعیین توان حرارتی
تعیین توان حرارتی مورد نیاز برای انواع سطوح به زیر بستگی دارد:
- محیط: توان حرارتی مورد نیاز در محیط های باز، مانند پله ها، پشت بام، محل های بارگیری، رمپ پارکینگ و … بیشتر از توان حرارتی مورد نیاز در محیط های بسته، همچون کف ساختمان و … می باشد.
- عایق کاری: در محیط های باز که از تمام جهات در معرض هوای سرد است، به علت اختلاف دمای زیاد، افت دما افزایش می یابد.
- میزان وزش باد: اگر سطح مورد نظر در محیطی با وزش باد مداوم در طول زمستان باشد و یا در محیطی که باد با سرعت بالا می وزد، هرچه سرعت وزش باد بیشتر باشد، افت دما بیشتر خواهد شد.
- موقعیت جغرافیایی: اگر سطح مورد نظر از لحاظ موقعیت جغرافیایی بالا باشد، به ازای هر ۱۰۰۰ متر بالاتر از سطح دریا، ۵۰ وات بر مترمربع، به توان حرارتی اضافه می گردد.
- میزان بارش: به ازای هر ۱/۰۵ میلی متر مکعب آب ناشی از بارش برف و باران در هر یک ساعت، ۵۰ وات بر متر مربع، به توان حرارتی اضافه می گردد.
نکته: برای مقادیر فوق، در صورت نبود عایق کاری، باید توان حرارتی بیشتری را در نظر گرفت.
